Устройство двигателя ваз 1117 калина. Описание системы питания, охлаждения и управления двигателем ваз 1118 калина. Элементы системы выхлопа ваз 1119 лада калина.

система питания двигателя лада калина

Схема системы питания двигателя: 1 — сепаратор; 2 — наливная труба; 3 — шланг подвода паров топлива из бака к сепаратору; 4 — трубка отвода паров топлива из сепаратора к адсорберу; 5 — вентиляционная трубка; 6 — шланг вентиляционной трубки; 7 — шланг наливной трубы; 8 — топливный бак; 9 — тройник; 10 — адсорбер; 11 — трубка подвода топлива к топливной рампе; 12 — трубка подвода паров топлива к электромагнитному клапану продувки адсорбера; 13 — электромагнитный клапан продувки адсорбера; 14 — топливная рампа с форсунками; 15 — дроссельный узел; 16 — шланг подвода топлива к тройнику; 17 — топливный фильтр; 18 — шланг подвода топлива к топливному фильтру; 19 — топливный модуль

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак состоит из двух сваренных между собой стальных штампованных частей. Наливная труба соединена с баком бензостойким резиновым шлангом. В верхнюю часть наливной трубы вварена вентиляционная трубка, соединенная с баком пластмассовым шлангом. Вентиляционная трубка служит для отвода воздуха, вытесняемого из бака при его заправке топливом. В пробке заливной горловины встроены впускной и выпускной клапаны вентиляции топливного бака. Топливный модуль kalina, включающий топливный насос, регулятор давления топлива и датчик указателя уровня топлива, установлен в топливном баке. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр. Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок.

модуль топливный lada kalina

Топливный модуль

Датчик указателя уровня топлива управляет работой стрелочного прибора и сигнализатора, расположенных в комбинации приборов.

указатель уровня топлива

Датчик указателя уровня топлива

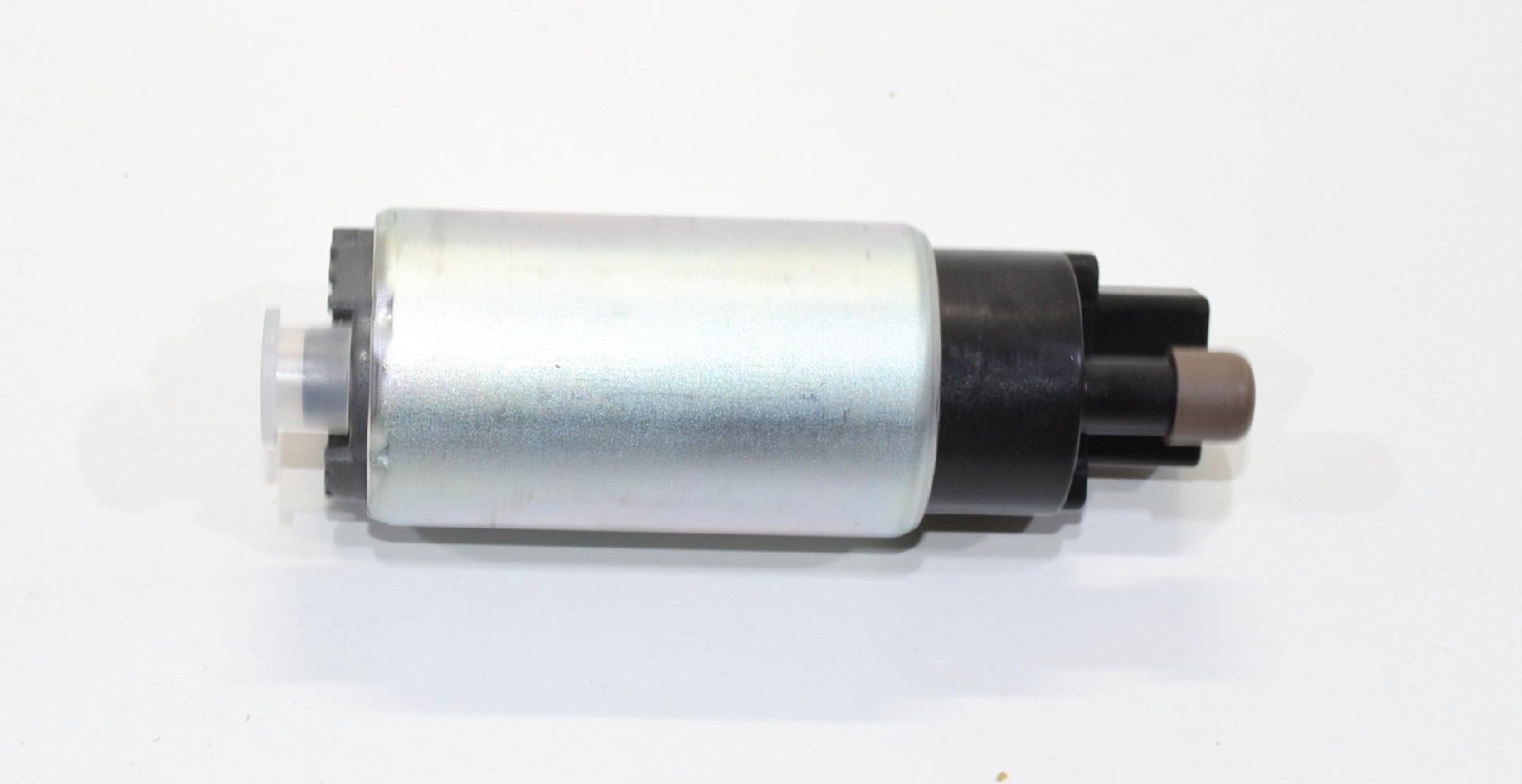

Топливный насос — электрический, погружной, роторный. Топливный насос лада калина включается по команде электронного блока управления (контроллера) при включении зажигания, через реле. Насос создает в системе давление, превышающее рабочее давление в топливной рампе.

топливный насос лада калина

Топливный насос.

От насоса топливо под давлением подается к топливному фильтру лада калина. Топливный фильтр тонкой очистки — неразборный, с бумажным фильтрующим элементом. Фильтр закреплен на кронштейне топливного бака, справа. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

топливный фильтр лада калина

Топливный фильтр.

После фильтра в нагнетающую топливную магистраль встроен тройник, через который топливо подводится к топливной рампе и регулятору давления топлива, расположенному в топливном модуле. Регулятор давления топлива представляет собой клапан, который открывается при превышении давления топлива в магистрали, стравливая часть топлива в бак.

регулятор давления топлива лада калина

Регулятор давления топлива с уплотнительными кольцами.

Регулятор давления топлива лада калина неразборный, при выходе из строя подлежит замене. Давление топлива в топливной рампе при включенном зажигании и неработающем двигателе должно составлять от 3,6 до 4,0 бар. Топливная рампа представляет собой трубку с установленными на ней форсунками. Рампа прикреплена к впускной трубе двумя винтами.

топливная рампа системы питания

Топливная рампа

Топливо под давлением подается во внутреннюю полость рампы, а оттуда — через форсунки во впускную трубу.

форсунка lada kalina

Форсунка с уплотнительными кольцами.

Форсунка лада калина представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточива-нии. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускной тракт. Управляет работой форсунок контроллер. Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Воздух подводится к дроссельному узлу двигателя калины через воздухозаборник, воздушный фильтр и гофрированный резиновый шланг. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент — бумажный. После фильтра воздух проходит через датчик массового расхода воздуха. подвод воздуха к дроссельному узлу

Элементы подвода воздуха к дроссельному узлу: 1 — воздухозаборник; 2 — воздушный фильтр; 3 — корпус датчика массового расхода воздуха; 4 — шланг подвода воздуха к дроссельному узлу; 5 — шланг основного контура вентиляции картера двигателя.

дроссельный узел kalina

Дроссельный узел.

Дроссельный узел лада калина представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки. Дроссельный узел закреплен на впускной трубе.

Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности окружающего воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения. При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается контроллером в зависимости от расхода воздуха). При работе двигателя на холостом ходу (дроссельная заслонка закрыта) контроллер управляет подачей воздуха с помощью регулятора холостого хода (РХХ).

Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан лада калина. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки. Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет РХХ, снижая токсичность отработавших газов: при торможении двигателем происходит резкое закрытие дроссельной заслонки. В этом случае РХХ увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

регулятор холостого хода двигателя

Регулятор холостого хода.

Система улавливания паров топлива, применяемая в системе питания, включает сепаратор, адсорбер, электромагнитный клапан продувки адсорбера, соединительные трубки и шланги.

сепаратор

Сепаратор.

Сепаратор установлен в арке правого заднего колеса. Пары топлива из бака частично конденсируются в сепараторе, из которого конденсат через шланг и наливную трубу сливается обратно в бак. В сепараторе установлен гравитационный клапан, предотвращающий вытекание топлива из бака при опрокидывании автомобиля лада калина. Из сепаратора пары топлива попадают в адсорбер (установленный на топливном баке сверху, с левой стороны) через штуцер с надписью «TANK», где поглощаются активированным углем. Второй штуцер адсорбера с надписью «PURGE» соединен через электромагнитный клапан продувки адсорбера с дроссельным узлом, а третий с надписью «AIR» — с атмосферой.

адсорбер двигателя

Адсорбер.

Электромагнитный клапан продувки адсорбера установлен на кронштейне, закрепленном на корпусе воздушного фильтра.

электромагнитный клапан

Электромагнитный клапан продувки адсорбера.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с дроссельным узлом. Контроллер лада калина, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливопода-чей по замкнутому контуру (управляющий датчик кислорода должен быть прогрет до необходимой температуры). Клапан сообщает полость адсорбера с дроссельным узлом — и происходит продувка сорбента: пары топлива смешиваются с воздухом и отводятся через дроссельный узел во впускной тракт и далее в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.



Двигатель Лада Калина



Узлы автомобиля Лада Калина

Руководство по обслуживанию и эксплуатации Лада Калина, с инжекторными двигателями 1.4 и 1.6. Автовладелец с легкостью сможет провести диагностику и ремонт агрегата автомобиля Lada Kalina своими силами в гаражной мастерской, найти неисправность в электрооборудовании, рулевом управлении, тормозной системе, двигателе и кпп. Советы по уходу можно также найти в наших разделах. Все руководства Лада Калина разбиты на тематические разделы.
